现有的瞬态平面热源(TPS)方法可以在一次测量中快速、准确、无损地检测大多数材料的导热系数、热扩散系数和比热容。导热系数和热扩散系数是直接测定的,而比热是通过前两个结果计算得出。

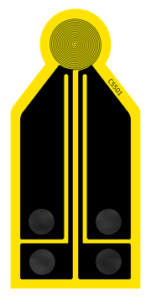

TPS方法的一个关键是它是绝对的方法,不需要重复校准或使用标准样品。它是高度灵活的,只需要一到两件样品来测试,每件仅需要一个适用于Hot Disk双螺旋传感器的平面。利用Hot Disk热导仪,样品可以按原样进行测试,不需要固定的样品几何形状,接触剂或表面修改。

为了强调这项技术的稳健性,许多解释和评估这项技术的论文已经在多个科学期刊上发表。自2008年以来,该方法完成了ISO 22007-2标准,并在过去的几年中提交和接受了数以千计的文献利用Hot Disk系统获得结果。

在本节中,我们将简要介绍Hot Disk AB的历史。此外,还会介绍和链接关键文献。我们一直致力于让我们的用户,现在和未来,更好地理解强大的Hot Disk技术及其带来的优势。

Top 5 Hot Disk参考文献

在这五篇基本的Hot Disk文献中,描述了其基本思想、各向同性、各向异性、平板、薄膜和比热测量方法。文中还讨论了计算方法和小探头的使用方法。ISO 22007-2标准是基于参考文献1到4。

1. ”Transient plane source techniques for thermal conductivity and thermal diffusivity measurements of solid materials
Gustafsson, S.E.
Rev. Sci. Instrum., 62 (3), 797-804 (1991).
Link

2. ”Thermal conductivity, thermal diffusivity and specific heat of thin samples from transient measurement with Hot Disk sensors
Gustavsson, M., Karawacki, E., and Gustafsson, S.E.
Rev. Sci. Instrum. 65 (12), 3856 (1994).
Link

3. ”On the Use of Transient Plane Source Sensors for Studying Materials with Direction Dependent Properties
Gustavsson, M. and Gustafsson, S.E.
Proceedings of the 26th International Thermal Conductivity Conference, Massachusetts, Cambridge, 6–8 August 2005, edited by R. Dinwiddie (Oak Ridge National Laboratory, Oak Ridge, Tennessee, 2004), p. 367–377.
Link

4. ”On the Use of the Hot Disk Thermal Constants Analyser for Measuring the Thermal Conductivity of Thin Samples of Electrically Insulating Materials
Gustavsson, J.S., Gustavsson, M., and Gustafsson, S.E.
Thermal Conductivity 24, Eds. P.S. Gaal, D.E. Apostolescu (Lancaster, MA: Technomic), p. 116-122 (1997).
Link

5. ”Specific heat measurements with the Hot Disk thermal constants analyser
Gustavsson, M., Saxena, N.S., Karawacki, E, and Gustafsson, S.E.
Thermal Conductivity 23, Eds. K.E. Wilkes, R.B. Dinwiddie, R.S. Graves (Lancaster, MA: Technomic) p. 56-65 (1995).
Link



深入阅读

令我们感到自豪的是,有1000种出版文献以Hot Disk方法和测量为特色。我们的合作伙伴在Thermtest Inc.提供的优秀论文数据库中可以浏览其中的大量文章。您可以在这里访问数据库 here
在下面的一节中,将介绍对Hot Disk方法进行深入理解的推荐文献。

在这篇新颖的革新的文章中采用Hot Disk TPS系统研究了窄至150nm空隙的近场辐射换热。有关如何进行这类测量的详细说明载于该刊物:
“Dynamic measurement of near-field radiative heat transfer”
S. Lang, G. Sharma, S. Molesky, P. U. Kränzien, T. Jalas, Z. Jacob, A. Yu. Petrov and M. Eich
Nature Scientific Reports, Volume 7, 13916 (2017)

Link

描述了在测量过程中热如何从传感器上传播的Hot Disk传感器的热模拟过程,可以在这篇实用的文章中找到:
“Finite element modeling of the Hot Disc method”
B.M. Mihiretie, D. Cederkrantz, A. Rosén, H. Otterberg, M. Sundin, S.E. Gustafsson and M. Karlsteen
International Journal of Heat and Mass Transfer, Volume 115, Part B, December 2017, Pages 216–223.
Link

Hot Disk结构探头的新功能解释于此文章中:
“Thermal conductivity versus depth profiling of inhomogeneous materials using the hot disc technique”
A. Sizov, D. Cederkrantz, L. Salmi, A. Rosén, L. Jacobson, S. E. Gustafsson, and M. Gustavsson
Review of Scientific Instruments 87, 074901 (2016)
Link

这篇文章讨论并评价了Hot Disk结构探头的实际应用:
“Thermal depth profiling of materials for defect detection using hot disk technique”
B. M. Mihiretie, D. Cederkrantz, a), M. Sundin, A. Rosén, H. Otterberg, Å. Hinton, B. Berg, and M. Karlsteen
AIP Advances 6, 085217 (2016)
Link

本文介绍了fine-tuned计算方案和探头自身的比热补偿方法。它还包括对低密度/高绝热测量模块的介绍:
On Power Variation in Self-Heated Thermal Sensors
Gustavsson, M., and Gustafsson, S.E.
Thermal Conductivity 27, pp. 338-346 (2005)

Link

在2008年首次发布并于2015年更新的国际标准ISO 22007-2中,您可以找到关于如何选择计算点的详细描述。在附录中包含了低密度/高绝热测量模块的完整描述:
ISO 22007-2
Link

这篇文章描述了一维测试模块和计算方法:
“Dynamic plane-source technique for the study of the thermal transport properties of solids”
Karawacki, E., and Suleiman, B.M.
High Temp.-High Press. 23, 215- 223 (1991)

Link

下方的文章给出了时间窗口的理论解释:
“Parameter estimations for measurements of thermal transport properties with the hot disk thermal constants analyzer”
Bohac, V., Gustavsson, M.K., Kubicar, L., and Gustafsson, S.E.
Rev. Sci. Instrum. 71 (6), 2452-2455 (2000)

Link

如何通过锁定单位体积的比热来稳定计算的方法在这有所解释:
“Thermal properties of lithium sulphate”
Suleiman, B.M., Gustavsson, M., Karawacki, E., and Lundén, A.
J. Phys. D: Appl. Phys. 30, 2553 (1997)

Link

在这篇文献中Hot Disk技术被用于研究木材的热传导性质:
“Thermal conductivity and diffusivity of wood”
B. M. Suleiman, J. Larfeldt, B. Leckner and M. Gustavsson
Wood Science and Technology (1999) 33: 465

Link

本文介绍了利用Hot Disk系统分析液体的方法。本文还讨论了该方法如何用于监测化合物的微小结构变化:
“Thermal conductivity as an indicator of fat content in milk”
M. Gustavsson and Gustafsson, S.E.
Thermochimica Acta, Volume 442, Issues 1–2, 15 March 2006, Pages 1-5

Link



关于Hot Disk

Hot Disk AB是由瑞典哥德堡查默斯理工大学Silas E. Gustafsson博士基于20世纪70年代、80年代和90年代的研究基础上于1995年成立的。这种研发热情如今依旧在Hot Disk AB公司存在着。Hot Disk AB公司总部仍位于哥德堡,是一家独立的公司,致力于拓展热传输性能测试和测量的前沿领域,关注产品质量和性能。Hot Disk AB及其具有声誉的经销商将Hot Disk系统带入全球市场,至今已在全球安装超过1000台系统,用于广阔的使用领域,在此难以一一列举,但包括航天工业、汽车制造、材料科学、半导体和电子工业、土木工程、质量控制等。在科学期刊上,目前已有数百篇采用Hot Disk技术的论文发表,验证了设备的卓越价值并不断为材料领域的研究增添新的贡献。
